基本特性

製品概要	圧力センサー
製品目的	インバーターポンプ用の圧力制御
用途一覧	マンション、ビルに使用する自動給水ポンプ、コンパクトポンプ
動作方式	半導体圧力センサーを用いた検出部と内蔵の電子回路によって液体の圧力変化を電圧または電流出力の信号に変換する
取得規格	RoHS対応品

機械特性

外寸	φ43×70
外形材質	ケース：ABS ベース：PP フランジ：脱亜鉛真鍮
使用温度範囲	-10～70℃
接続端子種類	R3/8（PT3/8）メネジ
製品取付方法	圧力：R3/8（PT3/8）メネジをオネジに締込み 電気：ハウジングVHR-4N（日圧）

電気特性

定格電圧	電圧出力タイプ　DC9～13.2V 電流出力タイプ　（3線式） DC12～24V
耐電圧	AC1800V　１秒
絶縁抵抗	DC500Vメガー 100MΩ以上

製品ごとの固有特性

• 出力電圧 DC 1～5V又は、出力電流 DC 4～20mA
• 耐圧 3MPa
• 負荷抵抗　電圧出力タイプ：5kΩ以上　電流出力タイプ：200Ω以下
• 消費電流　電圧出力タイプ：18mA以下　電流出力タイプ：40mA以下
• 精度±1.5%F.S以下（25℃）±3%F.S以下（－10～70℃）
• 印加圧力 0～0.98MPa
• 耐久200万サイクル
•

基本特性

製品概要	家庭用ポンプのインチング防止
製品目的	小型ポンプの蓄圧及び脈動や衝撃圧などの吸収
用途一覧	インチング動作防止、脈動の減衰、圧力変動の緩和及びウォーターハンマーの軽減
動作方式	ブラダゴムに封入された窒素ガスを圧縮させ液体を蓄積
取得規格	RoHS対応品

機械特性

外寸	φ 105×184
外形材質	ケース：SPCE フランジ：PP　GF30
使用温度範囲	-20～40℃
接続端子種類	G1/2（PF1/2）オネジ　Oリングシール
製品取付方法	圧力：G1/2（PF1/2）オネジをメネジに締込み

製品ごとの固有特性

• 対応溶液：上水、井戸水、工場用の清水
• 封入気体：窒素ガス
• 最高使用圧力：0.44MPa
• 容量：1.0L

基本特性

製品概要	小型インバーターポンプのインチング防止
製品目的	小型ポンプの蓄圧及び脈動や衝撃圧などの吸収
用途一覧	インチング動作防止、脈動の減衰、圧力変動の緩和及びウォーターハンマーの軽減
動作方式	ブラダゴムに封入された窒素ガスとダイヤフラム上に配置したバネと樹脂製品により液体を蓄積
取得規格	RoHS対応品

機械特性

外寸	φ 85.4×72.5
外形材質	ケース：SPCE フランジ：PP　GF30
使用温度範囲	-20～90℃
接続端子種類	G1/2（PF1/2）オネジ　Oリングシール
製品取付方法	圧力：G1/2（PF1/2）オネジをメネジに締込み

製品ごとの固有特性

• 対応溶液：上水、井戸水、工場用の清水
• 封入気体：窒素ガス
• 最高使用圧力：0.5MPa
• 容量：0.07L

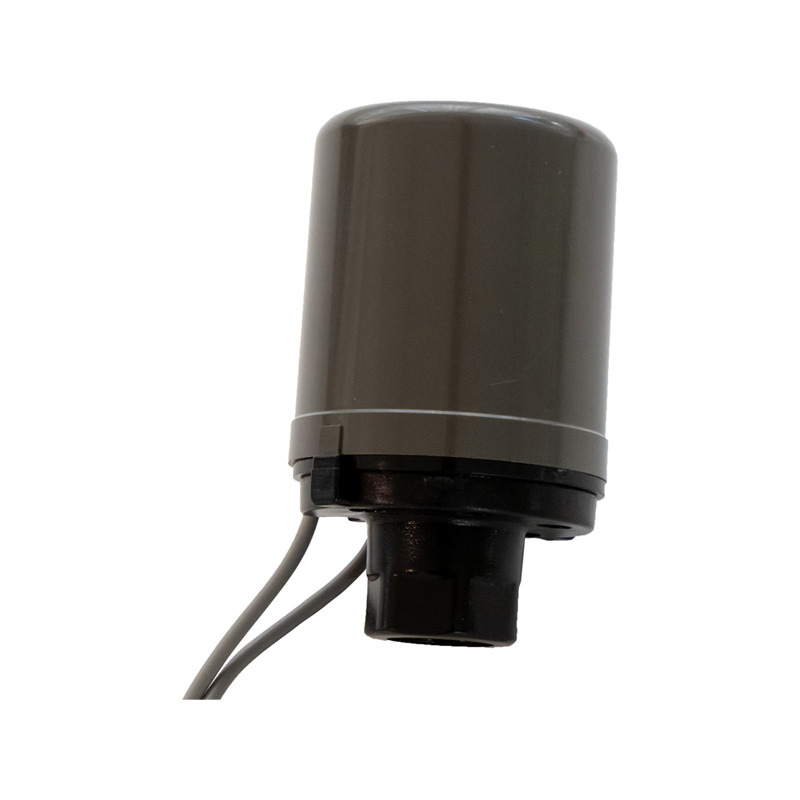

基本特性

製品概要	ポンプのON/OFF制御　家庭用
製品目的	ポンプの吐出圧を検出し自動にて起動/停止を制御する
用途一覧	ポンプの吐出圧検出
動作方式	受圧部、接点回路部、スイッチ速動機構、圧力調整機構から構成
取得規格	RoHS対応品

機械特性

外寸	Φ 53×83
外形材質	カバー：ABS ベース、フランジ：POM
使用温度範囲	-20～80℃
接続端子種類	G3/8(PF3/8)メネジ ゴムパッキンシール
製品取付方法	圧力：G3/8（PF3/8）メネジにパッキンを挿入してオネジに締込み 電気：リード線（端末処理：お客様要望）

電気特性

定格電圧	AC 125/250V
定格容量	400/750W
接点耐久回数	100万回
耐電圧	AC1500V 1分間　又は AC1800V 1秒
絶縁抵抗	DC500Vメガー　10MΩ以上

製品ごとの固有特性

• 圧力調整範囲：0.069～0.343MPa
• 最高使用圧力：0.345MPa
• 対応溶液：上水、井戸水、工場用の清水
•

基本特性

製品概要	ポンプのON/OFF制御　家庭用
製品目的	ポンプの吐出圧を検出し自動にて起動/停止を制御する
用途一覧	ポンプの吐出圧検出
動作方式	受圧部、接点回路部、スイッチ速動機構、圧力調整機構から構成
取得規格	電気用品安全法　　RoHS対応品

機械特性

外寸	Φ 53×83
外形材質	カバー：ABS ベース：POM フランジ：ADC
使用温度範囲	-20～80℃
接続端子種類	R,G1/4（PT,PF1/4）R,G3/8（PT,PF3/8）メネジ G（PF）ネジはゴムパッキンシール
製品取付方法	圧力：上記メネジをオネジに締込み 電気：リード線（端末処理：お客様要望）

電気特性

定格電圧	AC 125/250V
定格容量	400/750W
接点耐久電流	突入16.7A/遮断6A
接点耐久回数	100万回
耐電圧	AC1500V 1分間　又は AC1800V 1秒
絶縁抵抗	DC500Vメガー　10MΩ以上

製品ごとの固有特性

• 圧力調整範囲 0.069～0.343MPa
• 最高使用圧力 0.345MPa
• 対応溶液：上水、井戸水、工場用の清水
•

基本特性

製品概要	ポンプのON/OFF制御　貯水槽用
製品目的	ポンプの吐出圧を検出し自動にて起動/停止を制御する
用途一覧	ポンプの吐出圧検出、貯水タンク内の圧力検出
動作方式	受圧部、接点回路部、スイッチ速動機構、圧力調整機構から構成
取得規格	電気用品安全法　　RoHS対応品

機械特性

外寸	67×95×185
外形材質	カバー、ケース：鉄 フランジ：ZDC
使用温度範囲	0～80℃
接続端子種類	R3/8(PT3/8)オネジ
製品取付方法	圧力：R3/8（PT3/8）オネジをメネジに締込み　　　　　　　　　　　　　　　　電気：端子台（M4）

電気特性

定格電圧	AC 125/250V
定格容量	400/750W
接点耐久回数	100万回
耐電圧	AC1500V 1分間　又は AC1800V 1秒
絶縁抵抗	DC500Vメガー　10MΩ以上

製品ごとの固有特性

• 圧力調整範囲：0.098～0.980MPa
• 最高使用圧力：0.98MPa
• 対応溶液：上水、井戸水、工場用の清水
•
