KA/NA-122

製品名KA/NA-122

単相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

コンプレッサーモーターの焼損防止

用途一覧

コンプレッサー(冷蔵庫・エアコンなど)

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL、VDE、CQC

機械特性

外形材質

フェノール樹脂
トラッキング性能 Level 3

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田付け端子
ファストンタブ端子(#187,#250)

製品取付方法

Φ25の穴に製品をはめ込んで、モーターに密着させる

電気特性

定格電圧

AC 125/250V

定格容量

1.5kWまで

接点耐久電流

60/40A

接点耐久回数

10,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
100MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~160℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  • NA・フェールセーフ(安全機構付き)
KA/NA-172

製品名KA/NA-172

単相用モーターの焼損防止装置
122タイプの耐トラッキング性能を上げた製品です

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

コンプレッサモーターの焼損防止

用途一覧

コンプレッサ(冷蔵庫・エアコンなど)

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL、VDE、CQC

機械特性

外形材質

不飽和ポリエステル
トラッキング性能 Level 0

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

ファストンタブ端子(#250)

製品取付方法

Φ25の穴に製品をはめ込んで、モーターに密着させる

電気特性

定格電圧

AC 125/250V

定格容量

1.5kWまで

接点耐久電流

60/40A

接点耐久回数

10,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
100MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~160℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  • NA・フェールセーフ(安全機構付き)
KA-311

製品名KA-311

三相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター
など

動作方式

バイメタル方式(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL

機械特性

外形材質

フェノール樹脂
(UL94 V-0)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田内曲端子
ファストンタブ端子(#187,#250)

製品取付方法

M4のネジ等で固定
間隔は39.5~40mm

電気特性

定格電圧

AC 250/500V

定格容量

1.0kWまで

接点耐久電流

30/20A

接点耐久回数

5,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KA-313

製品名KA-313

三相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター
など

動作方式

バイメタル方式(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL(一部例外あり)

機械特性

外形材質

フェノール樹脂
(UL94 V-0)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田内曲端子
ファストンタブ端子(#250)

製品取付方法

M4のネジ等で固定
間隔は40mm

電気特性

定格電圧

AC 250/500V

定格容量

2.2kWまで

接点耐久電流

80/50A

接点耐久回数

3,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •

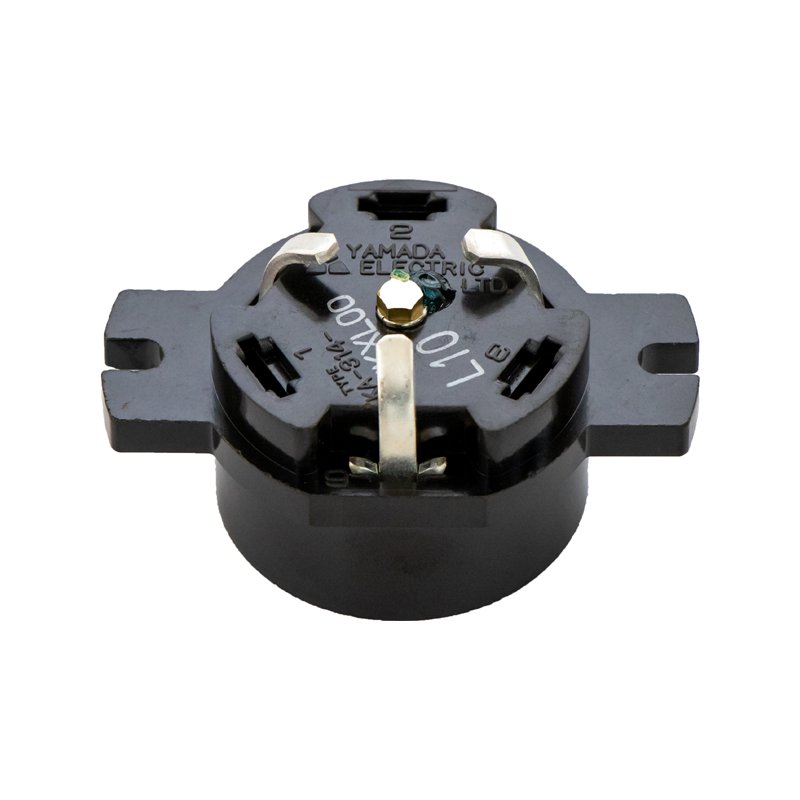

KA-314

製品名KA-314

三相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター
など

動作方式

バイメタル方式(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL(一部例外あり)

機械特性

外形材質

フェノール樹脂
(UL94 V-0)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田内曲端子

製品取付方法

M4のネジ等で固定
間隔は56mm

電気特性

定格電圧

AC 250/500V

定格容量

7.5kWまで

接点耐久電流

200/150A

接点耐久回数

2,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KA-315

製品名KA-315

三相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター
など

動作方式

バイメタル方式(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL(一部例外あり)

機械特性

外形材質

フェノール樹脂
(UL94 V-0)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田内曲端子
リード線固定補助金具有

製品取付方法

M4のネジ等で固定
間隔は66mm

電気特性

定格電圧

AC 250/500V

定格容量

15kWまで

接点耐久電流

300/200A

接点耐久回数

1,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KA-316

製品名KA-316

三相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター
など

動作方式

バイメタル方式(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL(一部例外あり)

機械特性

外形材質

フェノール樹脂
(UL94 V-0)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

ネジ締め端子

製品取付方法

M5のネジ等で固定
間隔は80mm

電気特性

定格電圧

AC 250/500V

定格容量

37kWまで

接点耐久電流

600/400A

接点耐久回数

1,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KM-152

製品名KM-152

KA-122型の手動復帰タイプ
プロテクターの復帰は手動にて行う

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
ボタンを押すことで手動復帰させます

製品目的

汎用モーターの巻線焼損防止

用途一覧

電動工具やフード・シュレッダー等
自動復帰してはいけない電動機器

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

フェノール樹脂
(UL94 HB CTI175以上)
※UL94 V-0もあり

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

穴付き端子
ファストンタブ端子(#187,#250)

製品取付方法

φ25の穴に製品をはめ込んで保護対象へ押さえつける

電気特性

定格電圧

AC 125/250V

定格容量

1.5kWまで

接点耐久電流

60/40A

接点耐久回数

200回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 0℃以下
  • 温度公差 ±10℃
  •
KJ-100

製品名KJ-100

単相用コンプレッサー・モーターの焼損防止装置
コンプレッサーのハーメピンへ直接差し込むことが可能

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
コンプレッサーのハーメピンに直接取り付けられます

製品目的

コンプレッサーモーターの焼損防止

用途一覧

冷蔵庫のコンプレッサー用モーター 等

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

不飽和ポリエステル + PBT樹脂

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

ハーメピン用端子

製品取付方法

コンプレッサのハーメピンのコモン端子へ差し込む

電気特性

定格電圧

AC 125/250V

定格容量

0.8kWまで

接点耐久電流

20/15A

接点耐久回数

10,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
100MΩ以上

製品ごとの固有特性

  • 設定動作温度 110~160℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KM-331

製品名KM-331

KA-311型の手動復帰タイプ
プロテクターの復帰は手動にて行う

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
ボタンを押すことで手動復帰させます

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

各種産業用モーター
自動復帰してはいけない場所に使用

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

フェノール樹脂
(UL94 V-HB  CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田内曲端子
ファストンタブ端子(#187,#250)

製品取付方法

M4のネジ等で固定
間隔は39.5~40mm

電気特性

定格電圧

AC 250/500V

定格容量

1.0kWまで

接点耐久電流

30/20A

接点耐久回数

200回以上

耐電圧

1,500V 1分間
リーク電流 10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 0℃以下
  • 温度公差 ±10℃
  •
KM-333

製品名KM-333

KA-313型の手動復帰タイプ
プロテクターの復帰は手動にて行う

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
ボタンを押すことで手動復帰させます

製品目的

汎用三相モーターの巻線焼損防止

用途一覧

各種産業用モーター
自動復帰してはいけない場所に使用

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

フェノール樹脂
(UL94 V-HB  CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田内曲端子
ファストンタブ端子(#250)

製品取付方法

M4のネジ等で固定
間隔は40mm

電気特性

定格電圧

AC 250/500V

定格容量

2.2kWまで

接点耐久電流

80/50A

接点耐久回数

200回以上

耐電圧

1,500V 1分間
リーク電流 10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 0℃以下
  • 温度公差 ±10℃
  •
KM-153

製品名KM-153

KA-123型の手動復帰タイプ
プロテクターの復帰は手動にて行う

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
ボタンを押すことで手動復帰させます

製品目的

汎用モーターの巻線焼損防止

用途一覧

電動工具やフード・シュレッダー等
自動復帰してはいけない電動機器

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

フェノール樹脂
(UL94 V-HB CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

穴付き端子
ファストンタブ端子(#187,#250)

製品取付方法

φ30の穴に製品をはめ込んで保護対象へ押さえつける

電気特性

定格電圧

AC 125/250V

定格容量

2.2kWまで

接点耐久電流

80/50A

接点耐久回数

200回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 0℃以下
  • 温度公差 ±10℃
  •
KM-132

製品名KM-132

KA-112型の手動復帰タイプ
プロテクターの復帰は手動にて行う

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
ボタンを押すことで手動復帰させます

製品目的

汎用単相モーターの巻線焼損防止

用途一覧

電動工具やフード・シュレッダー等
自動復帰してはいけない電動機器

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

フェノール樹脂
(UL94 V-HB CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

穴付き端子
ファストンタブ端子(#187,#250)

製品取付方法

M4のネジ等で固定
間隔は38mm

電気特性

定格電圧

AC 125/250V

定格容量

1.5kWまで

接点耐久電流

60/40A

接点耐久回数

200回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 0℃以下
  • 温度公差 ±10℃
  •

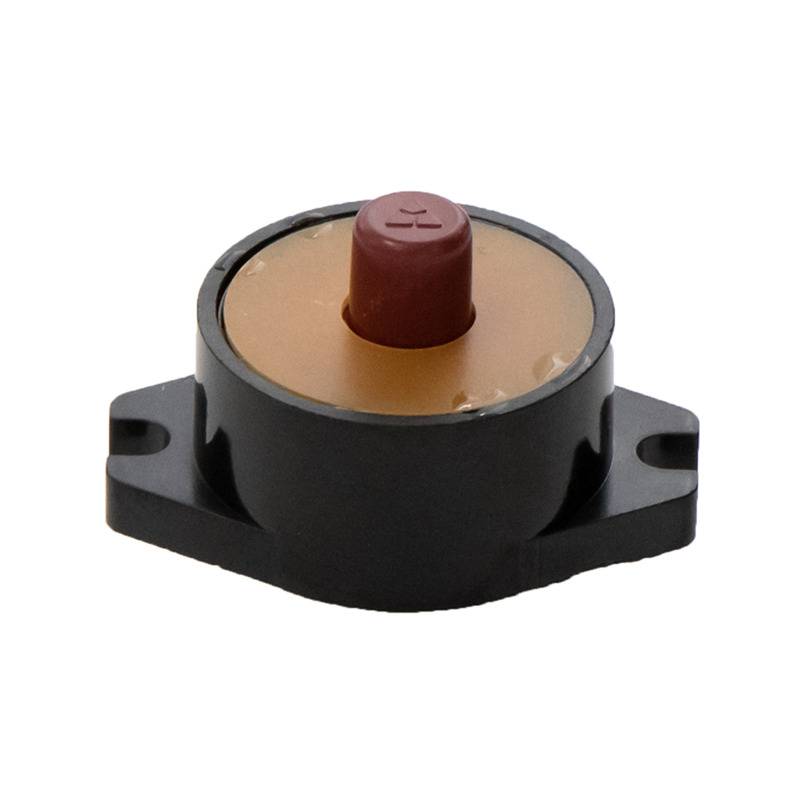

KM-133

製品名KM-133

KA-113型の手動復帰タイプ
プロテクターの復帰は手動にて行う

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します
ボタンを押すことで手動復帰させます

製品目的

汎用単相モーターの巻線焼損防止

用途一覧

電動工具やフード・シュレッダー等
自動復帰してはいけない電動機器

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

なし

機械特性

外形材質

フェノール樹脂
(UL94 V-HB CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

穴付き端子
ファストンタブ端子(#187,#250)

製品取付方法

M4のネジ等で固定
間隔は38mm

電気特性

定格電圧

AC 125/250V

定格容量

2.2kWまで

接点耐久電流

80/50A

接点耐久回数

200回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 0℃以下
  • 温度公差 ±10℃
  •
KA-112,142

製品名KA-112,142

単相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用単相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター など

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL

機械特性

外形材質

フェノール樹脂
(UL94 V-0 CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田付け端子
ファストンタブ端子(#187,#250)

製品取付方法

M4のネジ等で固定
間隔は38mm

電気特性

定格電圧

AC 125/250V

定格容量

1.5kWまで

接点耐久電流

60/40A

接点耐久回数

5,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •

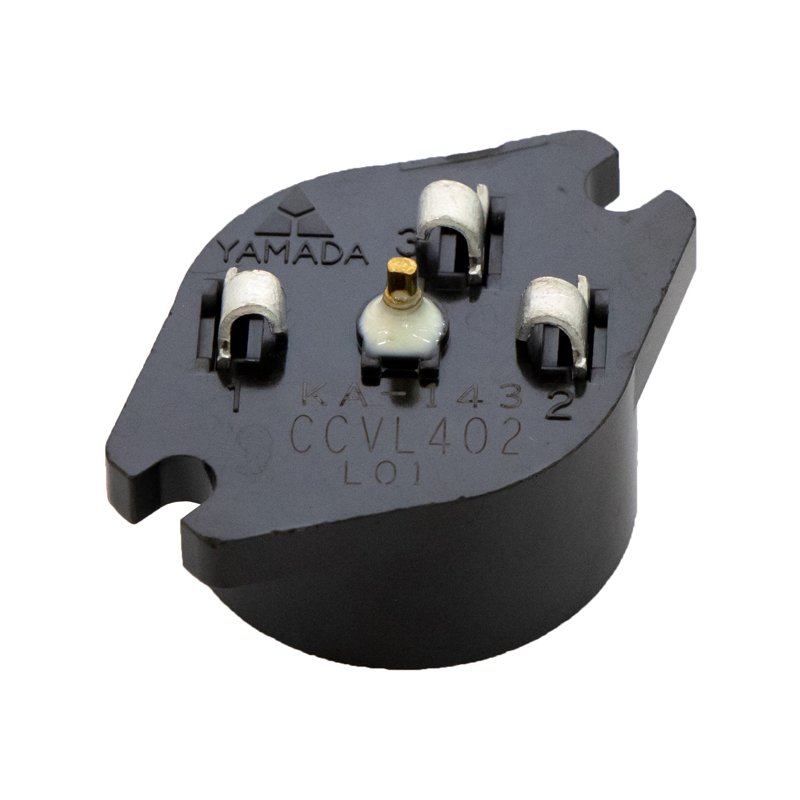

KA-113,143

製品名KA-113,143

単相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用単相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター など

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL(一部例外あり)

機械特性

外形材質

フェノール樹脂
(UL94 V-0 CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田付け端子
ファストンタブ端子(#250)

製品取付方法

M4のネジ等で固定
間隔は38mm

電気特性

定格電圧

AC 125/250V

定格容量

2.2kWまで

接点耐久電流

80/50A

接点耐久回数

2,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KA-114

製品名KA-114

単相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

汎用単相モーターの巻線焼損防止

用途一覧

水中ポンプ
各種汎用モーター など

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL

機械特性

外形材質

フェノール樹脂
(UL94 V-0 CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田付け端子

製品取付方法

M4のネジ等で固定
間隔は56mm

電気特性

定格電圧

AC 125/250V

定格容量

7.5kWまで

接点耐久電流

200/150A

接点耐久回数

5,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
50MΩ以上

製品ごとの固有特性

  • 設定動作温度 120~140℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KA-123

製品名KA-123

単相用モーターの焼損防止装置

基本特性

製品概要

過電流・ロック電流を検知して、モーターを焼損から保護します

製品目的

コンプレッサモーターの焼損防止

用途一覧

コンプレッサ(冷蔵庫・エアコンなど)

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL

機械特性

外形材質

フェノール樹脂
(UL94 V-0 CTI175以上)

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田付け端子
ファストンタブ端子(#250)

製品取付方法

Φ30の穴に製品をはめ込んで、モーターに密着させる

電気特性

定格電圧

AC 125/250V

定格容量

2.2kWまで

接点耐久電流

80/50A

接点耐久回数

3,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
100MΩ以上

製品ごとの固有特性

  • 設定動作温度 100~160℃
  • 設定復帰温度 60~70℃
  • 温度公差 ±10℃
  •
KA/NA-125

製品名KA/NA-125

単相用モーターの焼損防止装置と独立した温度検知装置を一体化

基本特性

製品概要

122型の機能に加えて、独立した温度保護の機能を有する

製品目的

コンプレッサモーターの焼損防止

用途一覧

コンプレッサ(冷蔵庫・エアコンなど)

動作方式

バイメタル方式
(製品に通電される電流を内部ヒータで熱に変換し、その熱でバイメタルを動作させ、回路を遮断する)

取得規格

UL、VDE

機械特性

外形材質

フェノール樹脂(不飽和ポリエステル)
(UL94 V-0 CTI175以上)
※CTI600以上もあり

使用温度範囲

モーター近辺温度 20~100℃
氷結、結露の無いこと

接続端子種類

半田付け端子
ファストンタブ端子(#250)

製品取付方法

KA-122型と同じ

電気特性

定格電圧

AC 125/250V

定格容量

1.5kWまで

接点耐久電流

60/40A

接点耐久回数

5,000回以上

耐電圧

1,500V 1分間
リーク電流10mA以下

絶縁抵抗

DC500メガーにて
100MΩ以上

製品ごとの固有特性

  • サーマル部 設定動作温度 140~160℃
  • サーマル部 設定復帰温度 60~70℃
  • サーモ部 設定動作温度 120~130℃
  • サーモ部 設定復帰温度 70~80℃
  • 温度公差 ±10℃
  •

↑
